article: TD270G1812

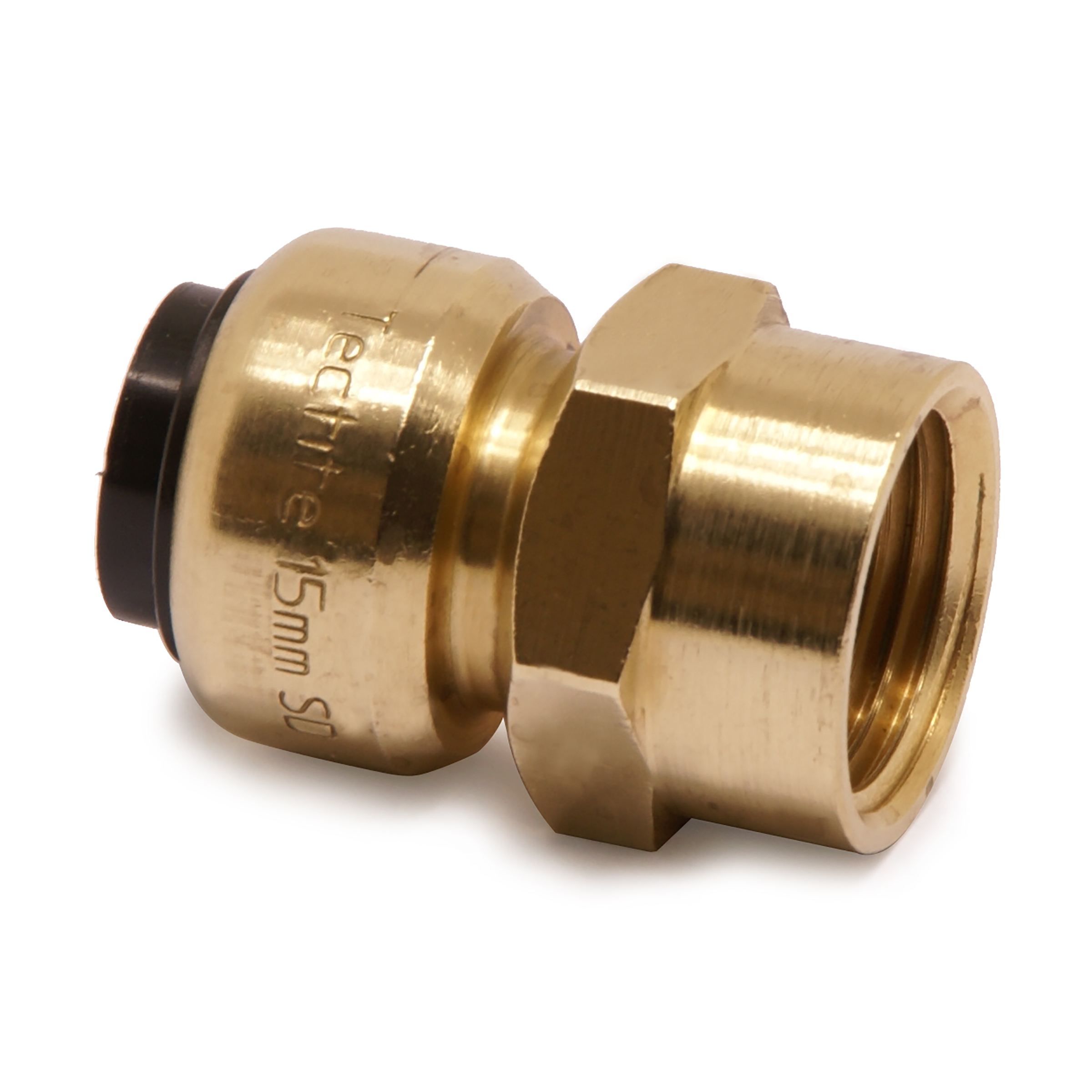

De VSH Tectite Air TD2 is een rechte overgangskoppeling met een push-fit en een parallel binnendraadeinde. Door gebruik te maken van VSH Tectite Air maakt u gebruik van steekfittingen van wereldklasse met unieke technologie en profiteert u van een snelle installatie. VSH Tectite Air zijn speciaal aangepaste fittingen voor gebruik op persluchtsystemen.
perslucht
utiliteitsbouw
no approvals available

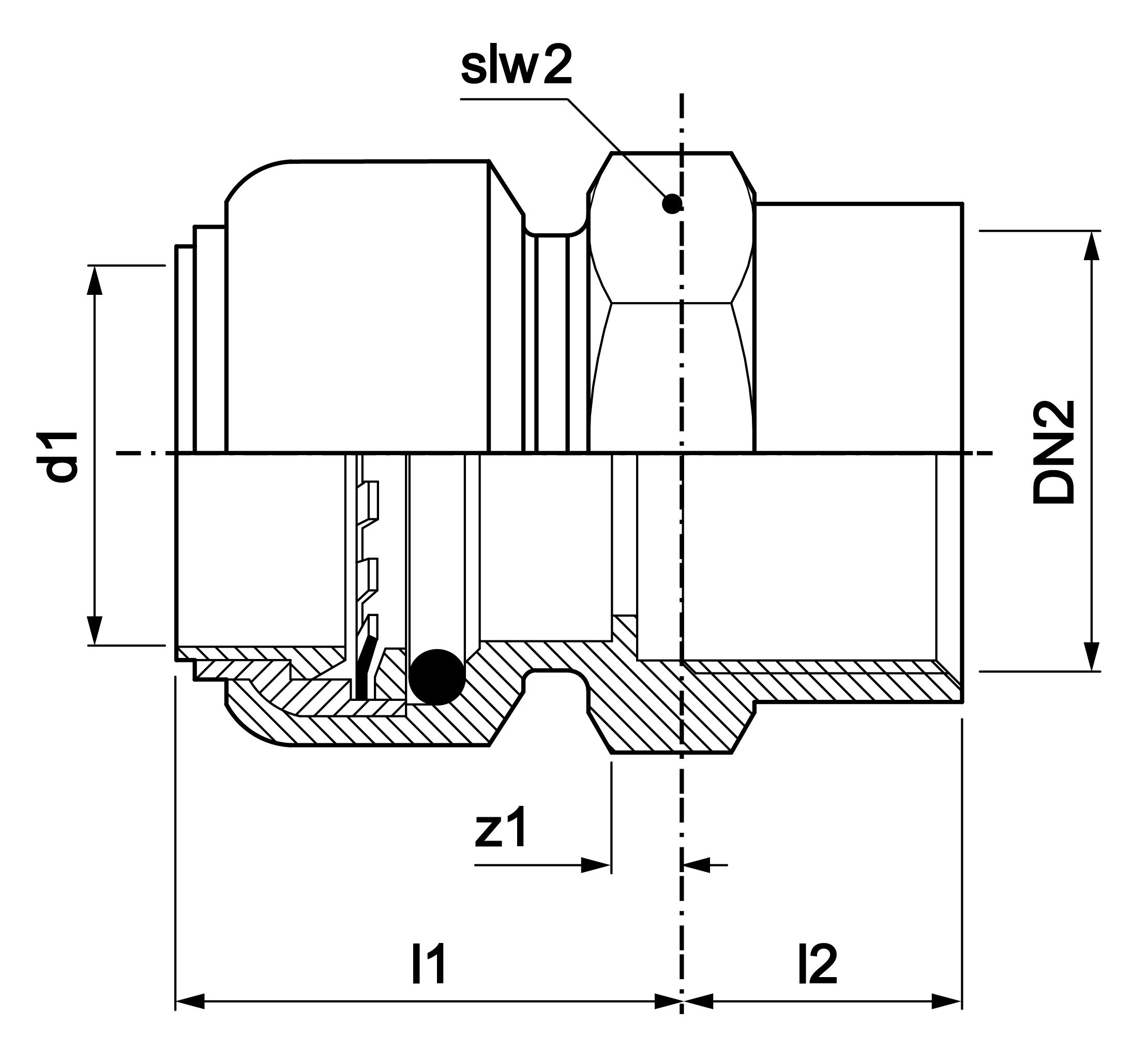

Label
Value
Label
d1
Value
18,0
Label
DN1
Value
DN15
Label
l1
Value
25
Label
z1
Value
1
Label
DN2
Value
1/2" (DN15)
Label
l2
Value
16
Label
z2
Value
3
Label
slw2
Value
25
article
VSH Tectite Air overgang FF 18 x G1/2"
article-number-with-gtin
TD270G1812 (05022050225115)
product-number-with-gtin
45210A (05022050225115)
producent
Aalberts integrated piping systems Ltd (Pegler)
item-group
TD2 TD2 -afmeting
18xG1/2"
gewicht
0,05 kg
afmetingen
40x30x30 mm
kleur
messing
materialen
messing (CW602N (DZR))
afwerking
geen
vorm
recht, verloop
connection-type
insteek, G - binnendraad gas cilindrisch (BSPP)
druktrap product
PN 16
afdichting
NBR (Nitrilrubber)
max. werkdruk
16 bar
min. mediumtemperatuur
-20 °C
max. mediumtemperatuur
95 °C
piek mediumtemperatuur
65 °C
productgroep
fittingen (NBR (Nitrilrubber))
etim-class
EC003024 Fitting met 2 aansluitingenintrastat-code
74122000
merk
VSH
serie
Tectite Air
product-type
TD2
unsps
40171701
scip
4c4c1eca-21f2-40f0-b62b-6179e7aafd79
Label
Value
Label
etim-class
Label
Materiaal aansluiting 1
Value
Messing
Label
Kwaliteitsklasse aansluiting 1
Value
CuZn36Pb2As (CW602N)
Label
Oppervlaktebescherming aansluiting 1
Value
Onbehandeld
Label
Oppervlaktebehandeling aansluiting 1
Value
Onbehandeld
Label
Materiaal aansluiting 2
Value
Messing
Label
Kwaliteitsklasse aansluiting 2
Value
CuZn36Pb2As (CW602N)
Label
Oppervlaktebescherming aansluiting 2
Value
Onbehandeld
Label
Oppervlaktebehandeling aansluiting 2
Value
Onbehandeld
Label
Vorm
Value
Recht
Label
Model
Value
1-delig
Label
Verlopend
Value
Ja
Label
Excentrisch
Value
Nee
Label
Systeemgebonden
Value
Nee
Label
Nom. diameter aansluiting 1
Value
DN 15
Label
Uitwendige buisdiameter aansluiting 1
Value
18mm
Label
Uitwendige buisdiameter aansluiting 1 (imperial)
Value
0,71"
Label
Wanddikte aansluiting 1
Value
1,4mm
Label
Wanddikte aansluiting 1 (imperial)
Value
0,06"
Label
Aansluiting 1
Value
Insteek (push-fitting)
Label
Nom. diameter aansluiting 2
Value
1/2" (15)
Label
Aansluiting 2
Value
Binnendraad cilindrisch BSPP-G (ISO 228-1)
Label
Hoofdkleur fitting
Value
Messing
Label
Druktrap klasse flens (PN)
Value
PN 16
Label
Materiaal afdichting
Value
NBR (Nitril Butadieen Rubber)
Label
Met stootnok/-rand
Value
Ja
Label
Hoge treksterkte
Value
Ja
Label
Lengte
Value
40mm
Label
Lengte (imperial)
Value
1,57"
Label
Lengte aansluiting 1
Value
25mm
Label
Lengte aansluiting 1 (imperial)
Value
0,98"
Label
Werkende lengte aansluiting 1
Value
1mm
Label
Werkende lengte aansluiting 1 (imperial)
Value
0,04"
Label
Lengte aansluiting 2
Value
16mm
Label
Lengte aansluiting 2 (imperial)
Value
0,63"
Label
Werkende lengte aansluiting 2
Value
3mm
Label
Werkende lengte aansluiting 2 (imperial)
Value
0,12"
Label
Mediumtemperatuur (continu)
Value
20°C - 65°C
Label
Mediumtemperatuur (continu) (imperial)
Value
68°F - 149°F
Label
Max. werkdruk bij 20°C
Value
16bar
Label
Max. werkdruk bij 20°C (imperial)
Value
232,06psi
Label
Met thermische isolatie
Value
Nee
Label
Met pakkingen
Value
Nee
Label
Afgedopt
Value
Nee
Label
Met aansluitingsindicator
Value
Nee
Label
Met aftapper
Value
Nee
Label
Met ontluchter
Value
Nee
Label
FM keur
Value
Nee
Label
LPCB keur
Value
Nee
Label
ULC keur
Value
Nee
Label
UL-keur
Value
Nee
Label
DIN-CERTCO certificaat
Value
Nee
Label
VdS keur
Value
Nee
Label
Met TUV goedkeuring
Value
Nee
Label
DVGW-keur voor gas
Value
Nee
Label
DVGW-keur voor water
Value
Nee
Label
Gecertificeerd volgens NF 545
Value
Nee
Label
KIWA-keur
Value
Nee
Label
Gastec QA
Value
Nee
Label
KOMO-keur
Value
Nee
Label
Gastec QA - KE 214 (H2)
Value
Nee
Label
Type goedkeuring volgens BBR / EKS
Value
Nee
CO2-footprint (A-C) embodied carbon
0,25kgCO2e
gegevensbron
TM65
