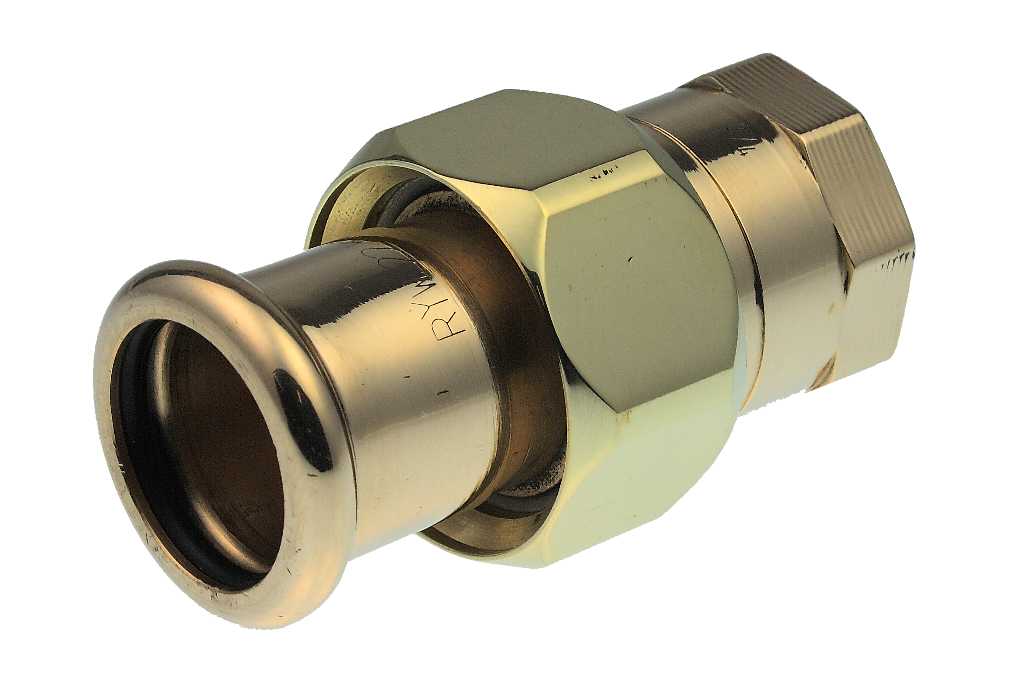

VSH XPress Koper 3-delige overgang vlakdichtend FF 42xRp1 1/2"

article: 4802811

De VSH XPress 6330G is een 3-delige overgangskoppeling uit brons met een pers en een binnendraad aansluiting. Door VSH XPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH XPress levert een compleet leidingsysteem geschikt voor elke denkbare toepassing.

insteekstop: stoprand voor buisuiteinde
voorzien van alle relevante keuren
Leak Before Pressed-functie
duidelijke herkenning van materiaal en afmeting

Wartelkoppelingen moeten worden gecombineerd met tegendelen met buitendraad met de juiste ondersteuning voor de platte afdichtring.

controleer de kwaliteit en integriteit van de vlakke afdichting. De rubber ring moet onbeschadigd zijn en de afdichtings- en steunvlakken moeten schoon en krasvrij zijn
monteer de wartel handvast op de buitendraad
draai 1/8 tot 1/4 slag aan met een bijpassende sleutel. Te sterke aandraaiing kan schade aan de afdichtring veroorzaken

lees meer

lees minder

if the download did not start automatically, click here

PDF generation failed, please try again later

drinkwater

verwarming

koeling

perslucht

vacuüm

laat alles zien

Show less

woningbouw

scheepsbouw

industrie

utiliteitsbouw

laat alles zien

Show less

QB (CSTBat)

DVGW Wasser

KIWA

SINTEF

WRAS

DNV-GL

ÖVGW Wasser

RISE

ÜA

ATG

Kitemark

laat alles zien

Show less

Label

Value

Label

Value

42,0

Label

DN1

Value

DN40

Label

Value

Label

Value

Label

slw1

Value

Label

Value

48,3

Label

DN2

Value

1 1/2" (DN40)

Label

Value

Label

Value

Label

slw2

Value

Product Info

article

VSH XPress Koper 3-delige overgang vlakdichtend FF 42xRp1 1/2"

article-number-with-gtin

4802811 (05022050388377)

product-number-with-gtin

38837 (05022050575555)

producent

Aalberts integrated piping systems B.V. (VSH)

voorganger

6330G42112

item-group

6330G 6330G - VSH XPress Koper 3-delige overgang (press x binnendraad)

afmeting

42xRp1 1/2"

gewicht

0,52 kg

afmetingen

60x60x80 mm

verpakking

zak (1 st)

Characteristics

kleur

koper

materialen

brons (EN CC499K)

afwerking

geen

vorm

recht

connection-type

press (M), Rp - binnendraad cilindrisch (BSPT)

druktrap product

PN 16

afdichting

EPDM

Technical

max. werkdruk

16 bar

min. mediumtemperatuur

-20 °C

max. mediumtemperatuur

110 °C

piek mediumtemperatuur

135 °C

General

productgroep

fittingen (EPDM)

etim-class

EC003024 Fitting met 2 aansluitingen

intrastat-code

74122000

merk

VSH

serie

XPress Koper

product-type

6330G

unsps

40174912

scip

966cd6bc-74ae-47a8-951b-016935a13ff8

afbeelding | png

6330G

diagram | png

Diagram

installatie- & onderhoudsdocument | pdf

VSH XPress installation instructions

certificaten | pdf

EPD-VSH-XPress-Copper_35-108

data sheet | pdf

MSDS_VSH_XPress_Copper

certificaten | pdf

Reach declaration

certificaten | pdf

VSH XPress Copper BSI Kitemark

certificaten | pdf

VSH XPress Copper RISE 12-108 mm SE

certificaten | pdf

VSH_XPress_Copper_WRAS

certificaten | pdf

XPress Copper BSI

certificaten | pdf

XPress Copper DVGW Water

certificaten | pdf

XPress Copper KIWA

certificaten | pdf

XPress_Copper_ATG

certificaten | pdf

XPress_Copper_QB

certificaten | pdf

XPress_Copper_SINTEF

certificaten | pdf

XPress_Copper_Water_OVGW

certificaten | pdf

XPress_DNV

certificaten | pdf

VSH XPress Copper RISE 12-108 mm EN

Label

Value

Label

etim-class

Value

EC003024 Fitting met 2 aansluitingen

Label

Materiaal aansluiting 1

Value

Brons

Label

Kwaliteitsklasse aansluiting 1

Value

CuSn5Zn5Pb2

Label

Oppervlaktebescherming aansluiting 1

Value

Onbehandeld

Label

Oppervlaktebehandeling aansluiting 1

Value

Onbehandeld

Label

Materiaal aansluiting 2

Value

Brons

Label

Kwaliteitsklasse aansluiting 2

Value

CuSn5Zn5Pb2

Label

Oppervlaktebescherming aansluiting 2

Value

Onbehandeld

Label

Oppervlaktebehandeling aansluiting 2

Value

Onbehandeld

Label

Vorm

Value

Recht

Label

Model

Value

3-delig

Label

Verlopend

Value

Nee

Label

Excentrisch

Value

Nee

Label

Systeemgebonden

Value

Label

Nom. diameter aansluiting 1

Value

DN 40

Label

Uitwendige buisdiameter aansluiting 1

Value

42mm

Label

Uitwendige buisdiameter aansluiting 1 (imperial)

Value

1,65"

Label

Wanddikte aansluiting 1

Value

1,4mm

Label

Wanddikte aansluiting 1 (imperial)

Value

0,06"

Label

Aansluiting 1

Value

Persmof

Label

Contourcode aansluiting 1

Value

Label

Nom. diameter aansluiting 2

Value

1 1/2" (40)

Label

Uitwendige buisdiameter aansluiting 2

Value

48,3mm

Label

Uitwendige buisdiameter aansluiting 2 (imperial)

Value

1,9"

Label

Aansluiting 2

Value

Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)

Label

Hoofdkleur fitting

Value

Koper

Label

Druktrap klasse flens (PN)

Value

PN 16

Label

Materiaal afdichting

Value

Ethyleen-Propyleen-Dieen-Monomeer (EPDM)

Label

Met stootnok/-rand

Value

Label

Hoge treksterkte

Value

Label

Lengte

Value

60mm

Label

Lengte (imperial)

Value

2,36"

Label

Lengte aansluiting 1

Value

44mm

Label

Lengte aansluiting 1 (imperial)

Value

1,73"

Label

Werkende lengte aansluiting 1

Value

14mm

Label

Werkende lengte aansluiting 1 (imperial)

Value

0,55"

Label

Lengte aansluiting 2

Value

39mm

Label

Lengte aansluiting 2 (imperial)

Value

1,54"

Label

Werkende lengte aansluiting 2

Value

17,6mm

Label

Werkende lengte aansluiting 2 (imperial)

Value

0,69"

Label

Sleutelwijdte wartel

Value

58mm

Label

Sleutelwijdte wartel (imperial)

Value

2,28"

Label

Mediumtemperatuur (continu)

Value

-20°C - 110°C

Label

Mediumtemperatuur (continu) (imperial)

Value

-4°F - 230°F

Label

Max. werkdruk bij 20°C

Value

16bar

Label

Max. werkdruk bij 20°C (imperial)

Value

232,06psi

Label

Met thermische isolatie

Value

Nee

Label

Met pakkingen

Value

Label

Afgedopt

Value

Nee

Label

Met aansluitingsindicator

Value

Nee

Label

Met ontluchter

Value

Nee

Label

FM keur

Value

Nee

Label

LPCB keur

Value

Nee

Label

ULC keur

Value

Nee

Label

UL-keur

Value

Nee

Label

DIN-CERTCO certificaat

Value

Nee

Label

VdS keur

Value

Nee

Label

Met TUV goedkeuring

Value

Nee

Label

DVGW-keur voor gas

Value

Nee

Label

DVGW-keur voor water

Value

Label

Gecertificeerd volgens NF 545

Value

Nee

Label

KIWA-keur

Value

Label

Gastec QA

Value

Nee

Label

KOMO-keur

Value

Nee

Label

Gastec QA - KE 214 (H2)

Value

Nee

Label

Type goedkeuring volgens BBR / EKS

Value

Nee

CO2-footprint (A1-A3) cradle-to-gate

2,11kgCO2e

CO2-footprint (A-C) embodied carbon

2,4kgCO2e

CO2-footprint (A-D) cradle-to-cradle

1,51kgCO2e

gegevensbron

EPD
