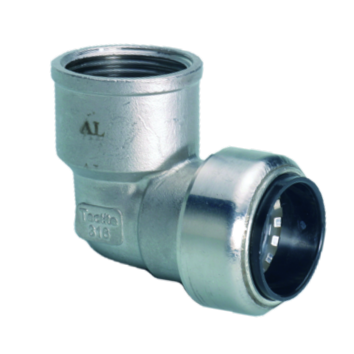

De VSH Tectite 316 TS14 is een 90° kniekoppeling met een push- en een binnendraad aansluiting. VSH Tectite biedt een kwalitatief hoogwaardige range aan insteekfittingen (push-fit). Door VSH Tectite te gebruiken bent u verzekerd van een professionele en betrouwbare installatie.
drinkwater
verwarming
koeling
industrie
utiliteitsbouw
KIWA
DVGW Wasser
WRAS
Kitemark
CSN
UK water regulation 4
Label
Value
Label
d1
Value
22,0
Label
DN1
Value
DN20
Label
l1
Value
40
Label
z1
Value
13
Label
d2
Value
26,9
Label
DN2
Value
3/4" (DN20)
Label
l2
Value
32
Label
z2
Value
14
article
VSH Tectite 316 knie 90° FF 22xG3/4"
article-number-with-gtin
4755355 (05022050256218)
product-number-with-gtin
25620 (05022050256201)
producent
Aalberts integrated piping systems Ltd (Pegler)
voorganger
TS090G2234afmeting
22xG3/4"
gewicht
0,11 kg
afmetingen
60x34x50 mm
verpakking
zak (5 st)
kleur
zilver
materialen
roestvaststaal (RVS 316 L (1.4404))
afwerking
geen
vorm
knie, 90
connection-type
insteek, G - binnendraad gas cilindrisch (BSPP)
druktrap product
PN 20
afdichting
EPDM
max. werkdruk
20 bar
min. mediumtemperatuur
-24 °C
max. mediumtemperatuur
114 °C
piek mediumtemperatuur
114 °C
productgroep
fittingen (EPDM)
etim-class
EC003024 Fitting met 2 aansluitingenintrastat-code
73072980
merk
VSH
serie
Tectite 316
product-type
TS14
unsps
40172807
Label
Value
Label
etim-class
Label
Materiaal aansluiting 1
Value
Roestvaststaal (RVS)
Label
Kwaliteitsklasse aansluiting 1
Value
RVS 316 L (1.4404)
Label
Oppervlaktebescherming aansluiting 1
Value
Onbehandeld
Label
Oppervlaktebehandeling aansluiting 1
Value
Onbehandeld
Label
Materiaal aansluiting 2
Value
Roestvaststaal (RVS)
Label
Kwaliteitsklasse aansluiting 2
Value
RVS 316 L (1.4404)
Label
Oppervlaktebescherming aansluiting 2
Value
Onbehandeld
Label
Oppervlaktebehandeling aansluiting 2
Value
Onbehandeld
Label
Vorm
Value
Bocht
Label
Model
Value
1-delig
Label
Bochthoek
Value
90°
Label
Verlopend
Value
Nee
Label
Excentrisch
Value
Nee
Label
Systeemgebonden
Value
Nee
Label
Nom. diameter aansluiting 1
Value
DN 20
Label
Uitwendige buisdiameter aansluiting 1
Value
22mm
Label
Uitwendige buisdiameter aansluiting 1 (imperial)
Value
0,87"
Label
Wanddikte aansluiting 1
Value
1,4mm
Label
Wanddikte aansluiting 1 (imperial)
Value
0,06"
Label
Aansluiting 1
Value
Insteek (push-fitting)
Label
Nom. diameter aansluiting 2
Value
3/4" (20)
Label
Uitwendige buisdiameter aansluiting 2
Value
26,9mm
Label
Uitwendige buisdiameter aansluiting 2 (imperial)
Value
1,06"
Label
Aansluiting 2
Value
Binnendraad cilindrisch BSPP-G (ISO 228-1)
Label
Hoofdkleur fitting
Value
Grijs
Label
Materiaal afdichting
Value
Ethyleen-Propyleen-Dieen-Monomeer (EPDM)
Label
Met stootnok/-rand
Value
Ja
Label
Hoge treksterkte
Value
Ja
Label
Lengte
Value
60mm
Label
Lengte (imperial)
Value
2,36"
Label
Lengte aansluiting 1
Value
40mm
Label
Lengte aansluiting 1 (imperial)
Value
1,57"
Label
Werkende lengte aansluiting 1
Value
13mm
Label
Werkende lengte aansluiting 1 (imperial)
Value
0,51"
Label
Lengte aansluiting 2
Value
32mm
Label
Lengte aansluiting 2 (imperial)
Value
1,26"
Label
Werkende lengte aansluiting 2
Value
14mm
Label
Werkende lengte aansluiting 2 (imperial)
Value
0,55"
Label
Mediumtemperatuur (continu)
Value
-24°C - 114°C
Label
Mediumtemperatuur (continu) (imperial)
Value
-11,2°F - 237,2°F
Label
Max. werkdruk bij 20°C
Value
20bar
Label
Max. werkdruk bij 20°C (imperial)
Value
290,08psi
Label
Met thermische isolatie
Value
Nee
Label
Met pakkingen
Value
Nee
Label
Afgedopt
Value
Nee
Label
Met aansluitingsindicator
Value
Nee
Label
Met aftapper
Value
Nee
Label
Met ontluchter
Value
Nee
Label
FM keur
Value
Nee
Label
LPCB keur
Value
Nee
Label
ULC keur
Value
Nee
Label
UL-keur
Value
Nee
Label
DIN-CERTCO certificaat
Value
Nee
Label
VdS keur
Value
Nee
Label
Met TUV goedkeuring
Value
Nee
Label
DVGW-keur voor gas
Value
Nee
Label
DVGW-keur voor water
Value
Ja
Label
Gecertificeerd volgens NF 545
Value
Nee
Label
KIWA-keur
Value
Ja
Label
Gastec QA
Value
Nee
Label
KOMO-keur
Value
Nee
Label
Gastec QA - KE 214 (H2)
Value
Nee
Label
Type goedkeuring volgens BBR / EKS
Value
Nee
CO2-footprint (A-C) embodied carbon
0,81kgCO2e
gegevensbron
TM65
