VSH Shurjoint groef bocht 45° MM 273 verzinkt

producten

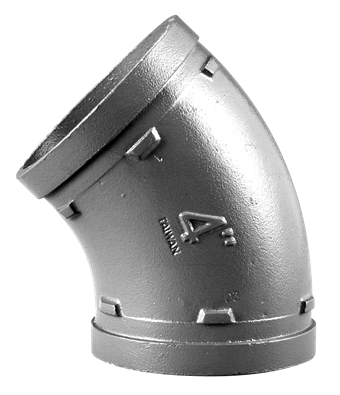

Product Image for VSH Shurjoint groef bocht 45° MM 273 verzinkt

Product Image for VSH Shurjoint groef bocht 45° MM 273 verzinkt

article: 1711100A1003

De toegestane drukken zijn identiek aan die voor de standaard tpe 7707 koppelingen.
VSH Shurjoint gegroefde leidingsystemen bestaan uit een ruim assortiment groefkoppelingen, -fittingen en appendages voor verwarming, perslucht en industrie. VSH Shurjoint is minder arbeidsintensief, veiliger, schoner en levert een consistente kwaliteit van de verbinding.

VSH Shurjoint is ideaal te combineren met andere VSH-systemen zoals VSH XPress, VSH SudoPress en VSH PowerPress
het ‘Aalberts integrated piping systems’ assortiment beslaat een volledig geïntegreerd systeem van 6 mm tot 104”

lees meer

lees minder

if the download did not start automatically, click here

PDF generation failed, please try again later

verwarming

koeling

perslucht

sprinkler

droge blusleiding

laat alles zien

Show less

brandbeveiliging

industrie

utiliteitsbouw

laat alles zien

Show less

UL

ULc

FM

CRN

laat alles zien

Show less

Label

Value

Label

d1

Value

273,0

Label

DN1

Value

DN250

Label

l1

Value

121

Label

z1

Value

121

Label

es1

Value

31

Label

d2

Value

273,0

Label

DN2

Value

DN250

Label

l2

Value

121

Label

z2

Value

121

Label

es2

Value

31

Label

radius

Value

214

Label

hoek

Value

45

Product Info

article

VSH Shurjoint groef bocht 45° MM 273 verzinkt

article-number-with-gtin

1711100A1003 (08711985445398)

product-number-with-gtin

1711100A1003 (08711985437508)

producent

Shurjoint

item-group

7111 7111 - VSH Shurjoint 45° bocht (2 x groef)

afmeting

273 (DN250) - verzinkt

gewicht

15,5 kg

afmetingen

319x273x304 mm

verpakking

zak (1 st)

Characteristics

kleur

zilver

materialen

gietijzer (ASTM A536 65-45-12)

afwerking

thermisch verzinkt

vorm

knie, 45

connection-type

groef, groef

General

productgroep

fittingen ()

etim-class

EC003024 Fitting met 2 aansluitingen

intrastat-code

73071910

merk

VSH

serie

Shurjoint

product-type

7111

unsps

40172803

image for Diagram

diagram | png

Diagram

submittal sheet | pdf

Datasheet

installatie- & onderhoudsdocument | pdf

VSH Shurjoint Installation Handbook

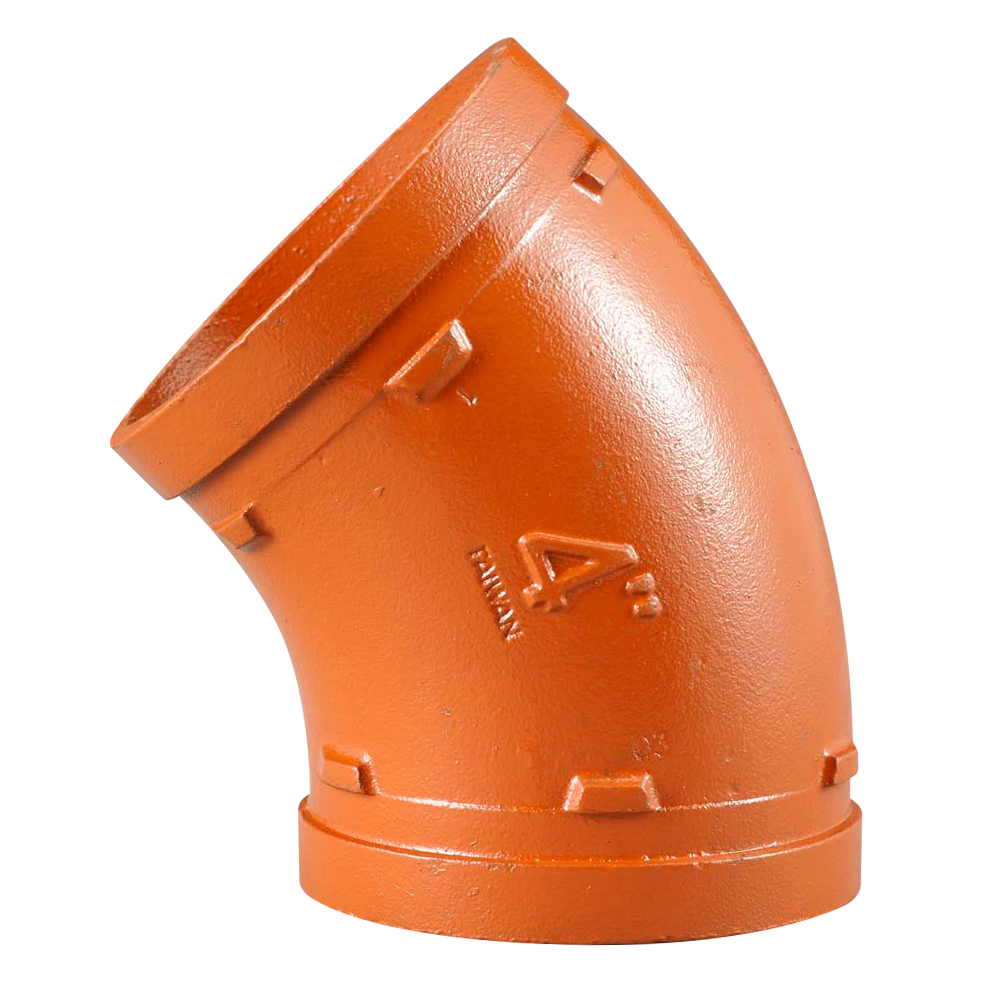

image for 7111

afbeelding | png

7111

installatie- & onderhoudsdocument | pdf

VSH Shurjoint installation instructions

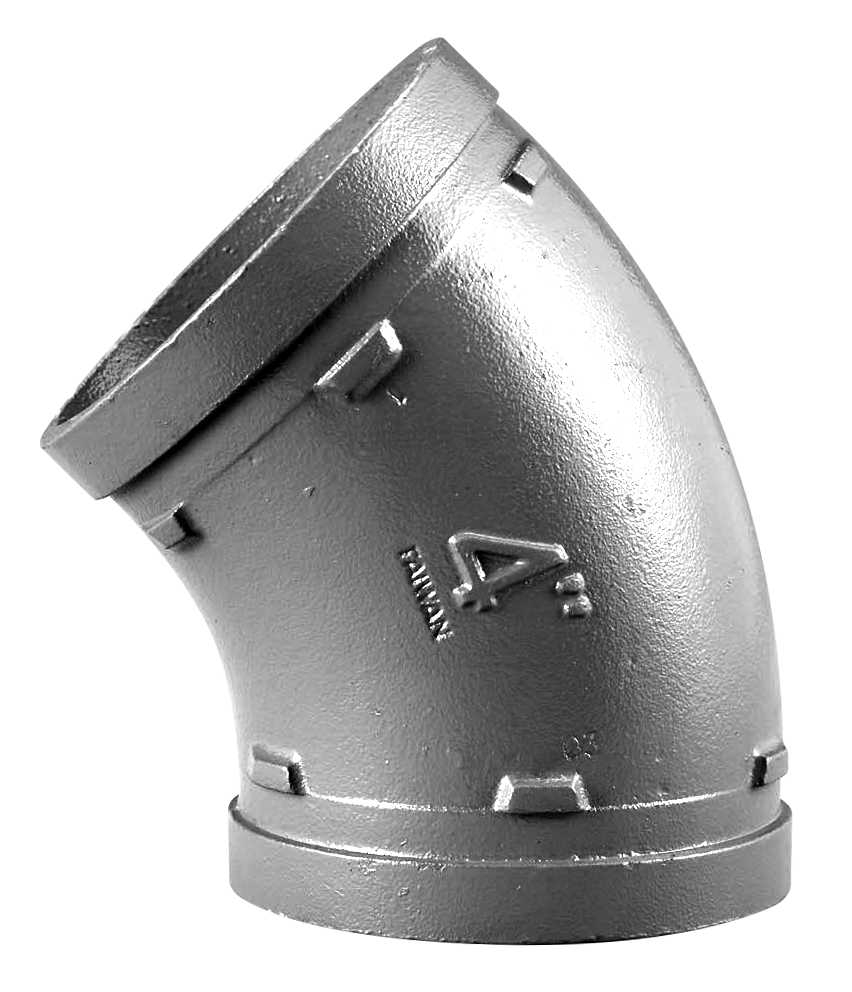

image for 7111-4inch-GV

afbeelding | png

7111-4inch-GV

certificaten | pdf

CRN - Pipe Fittings

certificaten | pdf

FM

certificaten | pdf

UL

certificaten | pdf

ULc

certificaten | pdf

UL

certificaten | pdf

UL

Label

Value

Label

etim-class

Value

EC003024 Fitting met 2 aansluitingen

Label

Materiaal aansluiting 1

Value

Gietijzer

Label

Kwaliteitsklasse aansluiting 1

Value

ASTM A536 65-45-12

Label

Oppervlaktebescherming aansluiting 1

Value

Thermisch verzinkt (Hot-dip)

Label

Materiaal aansluiting 2

Value

Gietijzer

Label

Kwaliteitsklasse aansluiting 2

Value

ASTM A536 65-45-12

Label

Oppervlaktebescherming aansluiting 2

Value

Thermisch verzinkt (Hot-dip)

Label

Vorm

Value

Bocht

Label

Bochthoek

Value

45°

Label

Bochtstraal

Value

214mm

Label

Bochtstraal (imperial)

Value

8,43"

Label

Verlopend

Value

Nee

Label

Excentrisch

Value

Nee

Label

Systeemgebonden

Value

Nee

Label

Nom. diameter aansluiting 1

Value

DN 250

Label

Uitwendige buisdiameter aansluiting 1

Value

273mm

Label

Uitwendige buisdiameter aansluiting 1 (imperial)

Value

10,75"

Label

Aansluiting 1

Value

Groef

Label

Nom. diameter aansluiting 2

Value

DN 250

Label

Uitwendige buisdiameter aansluiting 2

Value

273mm

Label

Uitwendige buisdiameter aansluiting 2 (imperial)

Value

10,75"

Label

Aansluiting 2

Value

Groef

Label

Hoofdkleur fitting

Value

Grijs

Label

Met stootnok/-rand

Value

Nee

Label

Hoge treksterkte

Value

Ja

Label

Lengte

Value

319mm

Label

Lengte (imperial)

Value

12,56"

Label

Lengte aansluiting 1

Value

121mm

Label

Lengte aansluiting 1 (imperial)

Value

4,76"

Label

Werkende lengte aansluiting 1

Value

121mm

Label

Werkende lengte aansluiting 1 (imperial)

Value

4,76"

Label

Lengte aansluiting 2

Value

121mm

Label

Lengte aansluiting 2 (imperial)

Value

4,76"

Label

Werkende lengte aansluiting 2

Value

121mm

Label

Werkende lengte aansluiting 2 (imperial)

Value

4,76"

Label

Met pakkingen

Value

Nee

Label

Afgedopt

Value

Nee

Label

Met aansluitingsindicator

Value

Nee

Label

Met aftapper

Value

Nee

Label

Met ontluchter

Value

Nee

Label

FM keur

Value

Ja

Label

LPCB keur

Value

Nee

Label

ULC keur

Value

Ja

Label

UL-keur

Value

Ja

Label

VdS keur

Value

Nee

Label

DVGW-keur voor gas

Value

Nee

Label

DVGW-keur voor water

Value

Nee

Label

Gecertificeerd volgens NF 545

Value

Nee

Label

KIWA-keur

Value

Nee

Label

Gastec QA

Value

Nee

Label

KOMO-keur

Value

Nee

Label

Gastec QA - KE 214 (H2)

Value

Nee
