VSH Shurjoint groef bocht 90° MM 76,1 verzinkt

producten

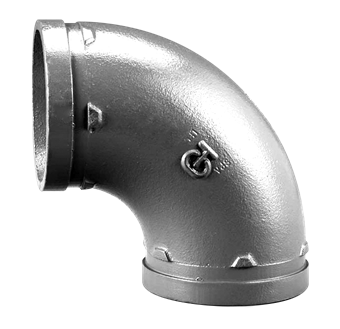

Product Image for VSH Shurjoint groef bocht 90° MM 76,1 verzinkt

Product Image for VSH Shurjoint groef bocht 90° MM 76,1 verzinkt

article: 171100029003

De toegestane drukken zijn identiek aan die voor de standaard type 7707 koppelingen.
VSH Shurjoint gegroefde leidingsystemen bestaan uit een ruim assortiment groefkoppelingen, -fittingen en appendages voor verwarming, perslucht en industrie. VSH Shurjoint is minder arbeidsintensief, veiliger, schoner en levert een consistente kwaliteit van de verbinding.

VSH Shurjoint is ideaal te combineren met andere VSH-systemen zoals VSH XPress, VSH SudoPress en VSH PowerPress
het ‘Aalberts integrated piping systems’ assortiment beslaat een volledig geïntegreerd systeem van 6 mm tot 104”

lees meer

lees minder

if the download did not start automatically, click here

PDF generation failed, please try again later

verwarming

koeling

perslucht

sprinkler

droge blusleiding

laat alles zien

Show less

brandbeveiliging

industrie

utiliteitsbouw

laat alles zien

Show less

UL

ULc

LPCB

FM

CRN

VdS

laat alles zien

Show less

Label

Value

Label

d1

Value

76,1

Label

DN1

Value

DN65

Label

l1

Value

95

Label

d2

Value

76,1

Label

DN2

Value

DN65

Label

l2

Value

95

Label

radius

Value

71

Label

hoek

Value

90

Product Info

article

VSH Shurjoint groef bocht 90° MM 76,1 verzinkt

article-number-with-gtin

171100029003 (04710574618537)

product-number-with-gtin

171100029003 (08711985434163)

producent

Shurjoint

item-group

7110 7110 - VSH Shurjoint bocht 90° (2 x groef)

afmeting

76,1 (DN65) - verzinkt

gewicht

1,4 kg

afmetingen

134x76x134 mm

verpakking

zak (1 st)

Characteristics

kleur

zilver

materialen

gietijzer (ASTM A536 65-45-12)

afwerking

thermisch verzinkt

vorm

knie, 90

connection-type

groef, groef

General

productgroep

fittingen ()

etim-class

EC003024 Fitting met 2 aansluitingen

intrastat-code

73071910

merk

VSH

serie

Shurjoint

product-type

7110

unsps

40172803

image for Diagram

diagram | png

Diagram

submittal sheet | pdf

Datasheet

installatie- & onderhoudsdocument | pdf

VSH Shurjoint Installation Handbook

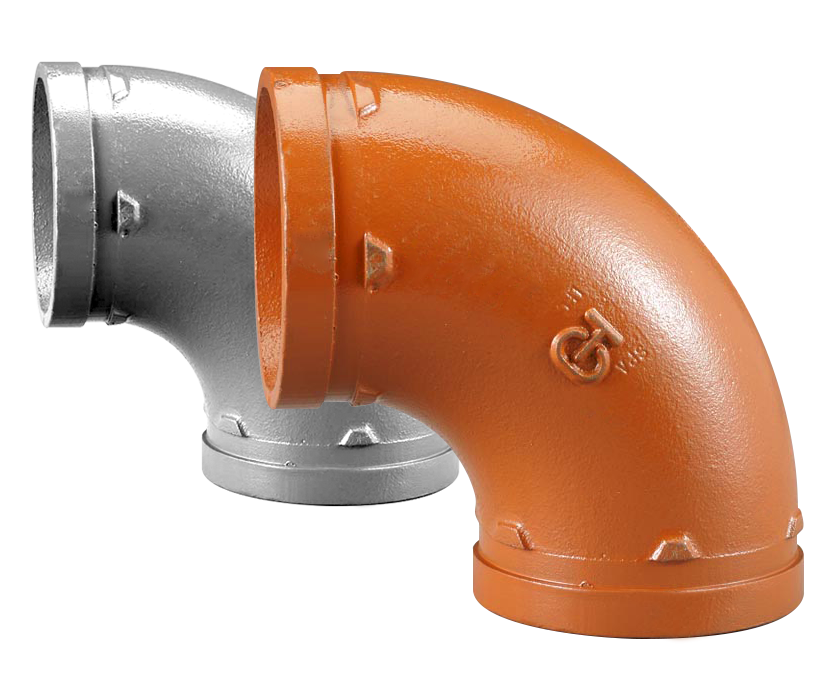

image for 7110-Combi

afbeelding | png

7110-Combi

installatie- & onderhoudsdocument | pdf

VSH Shurjoint installation instructions

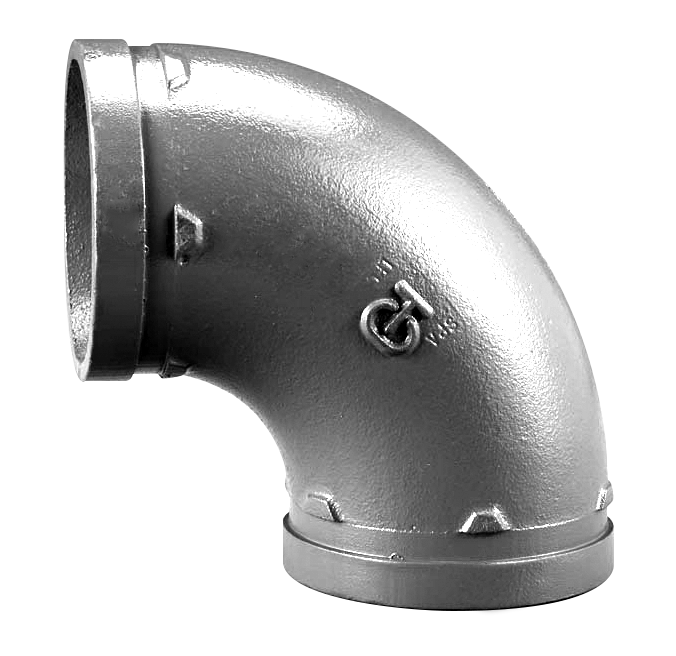

image for 7110-4inch-GV

afbeelding | png

7110-4inch-GV

certificaten | pdf

CRN - Pipe Fittings

certificaten | pdf

FM

certificaten | pdf

LPCB

certificaten | pdf

UL

certificaten | pdf

ULc

certificaten | pdf

VdS

certificaten | pdf

UL

certificaten | pdf

UL

Label

Value

Label

etim-class

Value

EC003024 Fitting met 2 aansluitingen

Label

Materiaal aansluiting 1

Value

Gietijzer

Label

Kwaliteitsklasse aansluiting 1

Value

ASTM A536 65-45-12

Label

Oppervlaktebescherming aansluiting 1

Value

Thermisch verzinkt (Hot-dip)

Label

Materiaal aansluiting 2

Value

Gietijzer

Label

Kwaliteitsklasse aansluiting 2

Value

ASTM A536 65-45-12

Label

Oppervlaktebescherming aansluiting 2

Value

Thermisch verzinkt (Hot-dip)

Label

Vorm

Value

Bocht

Label

Model

Value

1-delig

Label

Bochthoek

Value

90°

Label

Bochtstraal

Value

71mm

Label

Bochtstraal (imperial)

Value

2,8"

Label

Verlopend

Value

Nee

Label

Excentrisch

Value

Nee

Label

Systeemgebonden

Value

Nee

Label

Nom. diameter aansluiting 1

Value

DN 65

Label

Uitwendige buisdiameter aansluiting 1

Value

76,1mm

Label

Uitwendige buisdiameter aansluiting 1 (imperial)

Value

3"

Label

Aansluiting 1

Value

Groef

Label

Nom. diameter aansluiting 2

Value

DN 65

Label

Uitwendige buisdiameter aansluiting 2

Value

76,1mm

Label

Uitwendige buisdiameter aansluiting 2 (imperial)

Value

3"

Label

Aansluiting 2

Value

Groef

Label

Hoofdkleur fitting

Value

Grijs

Label

Met stootnok/-rand

Value

Nee

Label

Hoge treksterkte

Value

Ja

Label

Lengte

Value

134mm

Label

Lengte (imperial)

Value

5,28"

Label

Lengte aansluiting 1

Value

95mm

Label

Lengte aansluiting 1 (imperial)

Value

3,74"

Label

Lengte aansluiting 2

Value

95mm

Label

Lengte aansluiting 2 (imperial)

Value

3,74"

Label

Met pakkingen

Value

Nee

Label

Afgedopt

Value

Nee

Label

Met aansluitingsindicator

Value

Nee

Label

Met aftapper

Value

Nee

Label

Met ontluchter

Value

Nee

Label

FM keur

Value

Ja

Label

LPCB keur

Value

Ja

Label

ULC keur

Value

Ja

Label

UL-keur

Value

Ja

Label

VdS keur

Value

Ja

Label

DVGW-keur voor gas

Value

Nee

Label

DVGW-keur voor water

Value

Nee

Label

Gecertificeerd volgens NF 545

Value

Nee

Label

KIWA-keur

Value

Nee

Label

Gastec QA

Value

Nee

Label

KOMO-keur

Value

Nee

Label

Gastec QA - KE 214 (H2)

Value

Nee
